English version
инновационные технологии рециклинга
для резинотехнической промышленности
+ 7 (495)220 43 28
Заказать звонок
ЗЕЛЁНАЯ РЕЗИНА

Российская компания, специализирующаяся на инновационных технологиях рециклинга, для резинотехнической промышленности.

В настоящее время компания ЗЕЛЁНАЯ РЕЗИНА

готова предложить своим клиентам следующий продукт, потребительские свойства которого не встречаются на сегодняшний день ни в одном решении представленном на рынке для резинотехнической промышленности.

Бутиловый компаунд БКР-11

Бутиловые компаунды произведенные компанией ЗЕЛЁНАЯ РЕЗИНА используются как добавка в резиновые смеси (до 60%), в качестве замены бутилкаучука, для производства различных изделий производственно-технического назначения, а также самостоятельно, для получения резиновых смесей используемых в процессе изготовления антикоррозионных, герметизирующих, гидроизолирующих покрытий, мастик и некоторых изделий РТИ, подходит также для изготовления тонкостенных изделий или изделий с глянцевой гладкой поверхностью.

Характеристики бутилового компаунда марки БКР-11
Метод определения
Характеристика
Результаты теста
Химический состав:
ASTM D297-18
Зола, не более
3,00 %
ASTM E1131
Технический углерод
30-37 %
ASTM E1131
Содержание полимера, не менее
min 60 %
Физические свойства:
ASTM E1131
Плотность
1050-1250 кг/м3
ASTM D1646
Вязкость по Муни
35-60 усл.ед.
ASTM D2240
Твердость
50-60 по Шору А
ASTM D412
Условная прочность на разрыв
≥11 МПа
ASTM D412
Относительное удлинение
≥400 %
Количество механических включений при стрейнировании 40 МЭШ
менее 0,01 %
Данные результаты получены на типовой резиновой смеси:
Компаунд БКР-11
100,00
Белила цинковые
5,00
Сера
2,00
Стеарин
0,50
Тиурам Д
1,00
Каптакс
0,50
Режим вулканизации
30 мин при 160°C
Бутиловый компаунд БКР-11:
  • Однородная структура
  • Отсутствие включений
  • Не имеет запаха (в холодном виде)
  • Абсолютно гладкая поверхность

Бутиловый компаунд поставляется в форме пластин (вес 5 кг), упакованных в картонные картонные коробки по 25 кг. Короба укладываются на деревянные поддоны до 40 шт. (вес поддона с продуктом до 1000 кг). Также доступны альтернативные методы упаковки.

Преимущества

Оптимизация производства

Качественное сырье

Минимальное воздействие на окружающую среду

Выгодная цена

Влияние компаунда БКР-11 на свойства вулканизатов
из типовой резиновой смеси на основе бутилкаучука БК-1675.
Ниже приведены данные, полученные при введении компаунда БКР-11 (от 0 до 80 %) в типовую смесь на основе бутилкаучука БК-1675.

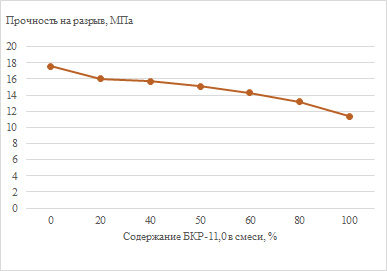

Рис.1 Влияние БКР-11 на условную прочность при разрыве

Рис.1 Влияние БКР-11 на условную прочность при разрыве

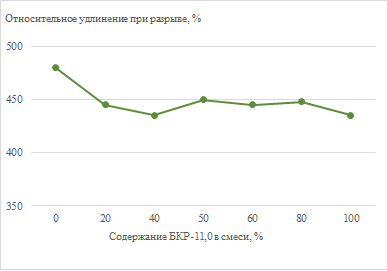

Рис.2 Влияние БКР-11 на относительное удлинение при разрыве

Рис.2 Влияние БКР-11 на относительное удлинение при разрыве

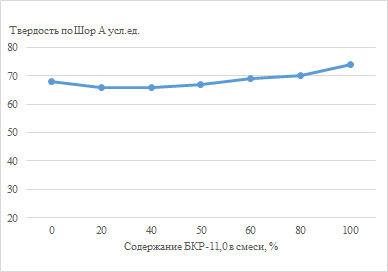

Рис.3 Влияние БКР-11 на твердость по Шору А

Рис.3 Влияние БКР-11 на твердость по Шору А

Введение бутилового компаунда до 50 % практически не влияет на потребительские свойства готовой продукции, при этом возможно увеличение содержания до 80% и даже 100%, при определённом компромиссе таких свойств как прочность и удлинение. При этом показатели, термостойкости, озоностойкости, газонепроницаемости и другие показатели свойственные химической структуре бутилкаучука остаются практически неизменными. При этом экономический эффект оказывается очень существенным. Аналогичные зависимости приведённым выше, получаются при использование бутилового композита БКР-11 в резиновых смесях на основе этиленпропиленовых каучуках EPDM, используемых в производстве профилей, прокладок и других изделиях, где требуется повышенная атмосферостойкость.
остались вопросы?
Заполните форму. Мы с вами свяжемся в ближайшее время
